Genel Bakış
Kodlayıcımız bir HDMI ses/video sinyali alır, H.264 veya H.265 HEVC kullanarak kodlar; popüler canlı video platformu YouTube/Facebook/Twitch, VLC/multicast kullanan bir veya daha fazla LAN bilgisayarı veya ONVIF kullanan yerel bir gözetim sistemi gibi web yönetiminden nereye aktarılacağını seçebilirsiniz.
Özellikler:

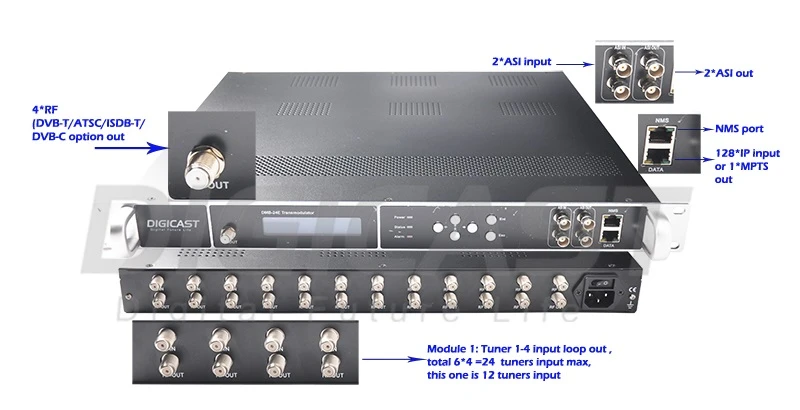

Çeşitli Giriş, sinyal kaynağına göre esnek seçim:
1: 24'e kadar FTA tuner girişi
2: 2*Tür Ayarlayıcılar+HDMI girişi -- Örneğin: 8 DVBS/S2+8*DVB-T/T2+8*HDMI

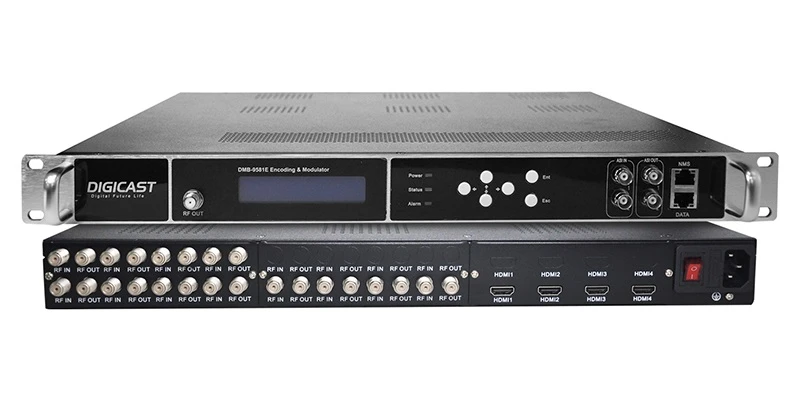

3: 1*Tür Ayarlayıcı+ HDMI girişi: 12 DVBS/S2+8*HDMI
Hepsi tek bir çoklu-işlevde--- RF çıkışına tuner girişi remodülatör olarak çalışır, rf çıkışına hdmi girişi kodlayıcı modülatörü olarak çalışır, IP,ASI giriş çıkışı çoklayıcı, ağ geçidi olarak çalışır.
Çoklu RF Taşıyıcıları çıkışı-Program kanal miktarına göre 4/8/16 DVB-T/ISDB-T/ATSC/DVB-C veya 32 QAM DVB-C çıkış seçeneği.
Popüler Etiketler: en iyi dijital rf modülatörü, Çin en iyi dijital rf modülatörü üreticileri, tedarikçiler, fabrika, atsc modülatörü, HDMI - ATSC Modülatörü
Özellikler
FTA Ayarlayıcı Girişi
DVB-T/T2 Ayarlayıcı
Frekans aralığı: 30MHz-1000MHz
Bant genişliği: 6MHz, 7MHz, 8MHz
Seviye: -87 ~ -20dBm
Takımyıldızı: QPSK, 16QAM, 64QAM, 256QAM (Yalnızca DVB-T2)
FEC Demodülasyonu: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Koruma Aralığı: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
ISDB-T/Tb Ayarlayıcı
Giriş frekans aralığı: 30 ~ 900MHz
Bant genişliği: 6MHz
Takımyıldızı: DQPSK, QPSK, 16QAM, 64QAM
Aralıklı: 0, 4, 8, 16
Koruma Aralığı: 1/32, 1/16, 1/8, 1/4
İletim modu: 2K, 4K, 8K (FFT)
FEC (Kod Hızı): 1/2, 2/3, 3/4, 5/6, 7/8
DVB-C Ayarlayıcı
Giriş frekansı aralığı: 110 ~ 862MHz
DVB-C (J83.A, J83.C,NO Ek B)
Taşıyıcı: Ek A, Ek C
Takımyıldızı (QAM): 16, 32, 64, 128, 256, 64/256
Bant genişliği (Mhz): 8, 6
Sembol Oranı ( Mbaud): 5-7, 4,2-5,3
Ayarlayıcı arayüzü: Bağlayıcı F-dişi tipi
DVB-S/S2/S2X Ayarlayıcı
Giriş frekansı: 950-2150MHz
Sembol hızı: 1~54MSps (DVB-S QPSK)
1~60 MSps (DVB-S2/S2X QPSK)
1~60 MSps (DVB-S2/S2X 8PSK)
1~58 MSps (DVB-S2/S2X 16APSK)
1~55MSps (DVB-S2/S2X 32APSK)
1~34 MSps (DVB-S2/S2X 64APSK)
Sinyal gücü: -65 ~ -25dBm
Yarım SyQuest Temel Bant dolgusu (Yuvarlanma faktörü):
DVB-S için 0,35
DVB-S2 için 0,15 ila 0,35
DVB-S2X için 0,05 ila 0,35
FEC demodülasyonu: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK)
Demodülasyon modu: QPSK, 8PSK, 16APSK, 32APSK (Yalnızca DVB-S2)
LNB polarite seçimi: Vol 0, 13V, 18V Seçilebilir
LNB bant seçme tonu: 0/22Khz Seçilebilir
Giriş Empedansı: 75 Ω
FEC (Kod Hızı): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: DiSEqC 2.0 uyumlu
ATSC Ayarlayıcı
Frekans aralığı: 50–860 MHz
Anahtar referans spesifikasyonu: ATSC A/53
Giriş seviyesi: -34 ila +40 dBmV
Takımyıldızı: 8-VSB
Bant genişliği: 6MHz
Modülasyon RF Çıkışı seçeneği
Modülasyon (seçenek için 4/8*RF DVB-T/ASTC/ISDB-T veya 16/32 DVB-C)
Konektör: 1 Bağlantı Noktası, F-Tip, 75Ω
Çıkış Geri Dönüş Kaybı: 14 dB
MER 40dB'den büyük veya eşit
RF çıkış seviyesi: -20 ~ 0dbm, 0.1db adım
RF Kanal Sayısı: 4/8
Modülasyon Modu: DVB-C, DVB-T, ATSC, ISDB-T, DTMB seçeneği
DVB-T Modülasyonu
Kanal: DVB-T bitişik frekanslar
Modülasyon standardı: EN300744
Frekans aralığı: 50-960MHz,1Khz bir adım
Modülasyon standardı: EN300744
Bant genişliği: 6M, 7M, 8M
FFT modu: 2K, 8K
Takımyıldızı: QPSK, 16QAM, 64QAM
Koruma Aralığı 1/4, 1/8, 1/16, 1/32
FEC1/2, 2/3, 3/4, 5/6, 7/8
TS bit hızı<31 Mbit/s
ATSC-T Modülasyonu
Kanal: 8VSB bitişik frekanslar
Takımyıldızı: 8VSB
Frekans aralığı: 50-960MHz, 1Khz tek adım
Takımyıldızı: 8VSB
TS bit hızı<19 Mbit/s
MER 40 dB'den büyük veya eşit
DVB-C Modülasyonu(16 veya 32 DVB-C çıkışı seçeneği)
16* DVB-C çıkışı MODÜLASYONU
Kanal: 16*DVB-C bitişik frekans RF çıkışı
Frekans aralığı: 50~960MHz,1Khz tek adım
Başlangıç frekansı ve bitiş frekansı arasındaki bant genişliği aralığı 192 Mhz, 192 Mhz bant genişliği aralığında 16 frekansı ayarlayın
MER 40 dB'den büyük veya eşit
sembol oranı: 5~7Mbaud
toplam çıkış seviyesi ayarı -35~-5dBm, 0,1 dB'lik adımlarla
DVB-C Standardı J83.A (DVB-C, J83.B, J83.C)
Takımyıldızı (QAM):16,32,64,128, 256
|
Taşıyıcı |
Ek A |
Ek B |
Ek C |
|
|
Takımyıldızı (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Bant genişliği (MHz) |
8 |
6 |
6 |
6 |
|
Sembol Oranı (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* DVB-C çıkışı MODÜLASYONU
Kanal:32*DVB-C olmayan-bitişik frekans RF çıkışı
Frekans aralığı:96~864MHz,1KHz tek adım
bant genişliği aralığı 768 Mhz, frekans noktaları bant genişliği aralığında esnek olarak kullanılabilir
MER 40 dB'den büyük veya eşit
sembol oranı: 5~7Mbaud
toplam çıkış seviyesi ayarı -35~-5dBm, 0,1 dB'lik adımlarla
DVB-C Standardı J83.A (DVB-C, J83.B, J83.C)
|
Taşıyıcı |
Ek A |
Ek B |
Ek C |
|
|
Takımyıldızı (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Bant genişliği (MHz) |
8 |
6 |
6 |
6 |
|
Sembol Oranı (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
ISDB-T Modülasyonu
Kanal: ISDB-T frekansı
Frekans aralığı: 50-960MHz, 1Khz tek adım
ISDB-T standardı ARIB STD-B31
Takımyıldızı: DQPSK, QPSK, 16QAM, 64QAM
Koruma Aralığı: 1/32, 1/16, 1/8, 1/4
İletim modu: 2K, 4K, 8K
Kod oranı: 1/2, 3/4, 5/6, 7/8
Bant genişliği: 6MHz
TS bit hızı<21 Mbit/s
MER 40 dB'den büyük veya eşit
DTMB Standardı GB20600-2006
Takımyıldızı: 4QAM, 16QAM, 32QAM, 64QAM
Kod oranı: 0,4, 0,6, 0,8
Koruma Aralığı: 420, 595, 945 İYON
Çoğullama
Maksimum PID yeniden eşlemesi Kanal başına 180 giriş
PID'nin otomatik veya manuel olarak yeniden eşlenmesi
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Ekleme
Doğru PCR ayarlaması
Maksimum sayı: RF için 4 veya 8 mux ve 1*MPTS için 1 Mux
ASI G/Ç
DVB-ASI: 2 * ASI girişi ve 2*ASI çıkışı, biri yedekleme için, 75Ω, BNC, 188Bytes
MPEG-2: DVB-ASI üzerinden TS (EN 50083-9)
ASI Seçilebilir çıkış: bir MPTS'nin aynası
IP G/Ç Akış Çıkışı
IP G/Ç
RJ45 bağlantı noktası: 100/1000M GbE Bağlantı Noktası, giriş ve çıkış için kullanılan 1*DATA bağlantı noktası
IP çıkışı: 1*MPTS ve 127*SPTS UDP/RTP IP Çıkışı (4*RF çıkışı)
8*RF çıkışında 8*MPTS&512*SPTS
IP girişi: 128*MPTS/SPTS UDP/IP
UDP üzerinden TS, tek noktaya yayın ve çok noktaya yayın akışı IP üzerinden TS
Sistem
Yapılandırma Arayüzü: web-tabanlı
Uzaktan yükseltme: ağ üzerinden
Konektör: RJ45, 10/100M Ethernet arayüzü
