Genel Bakış

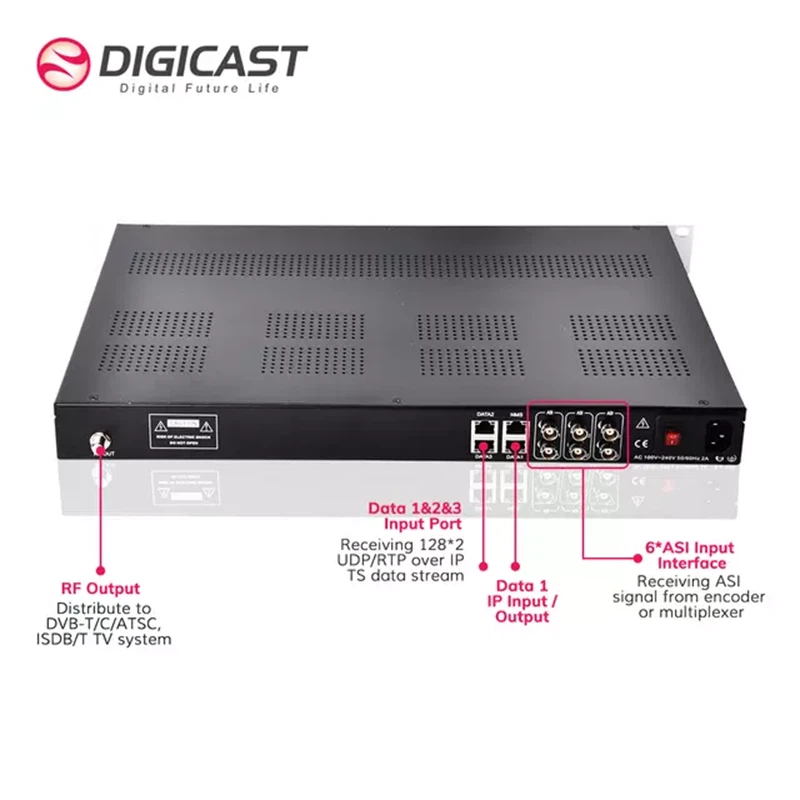

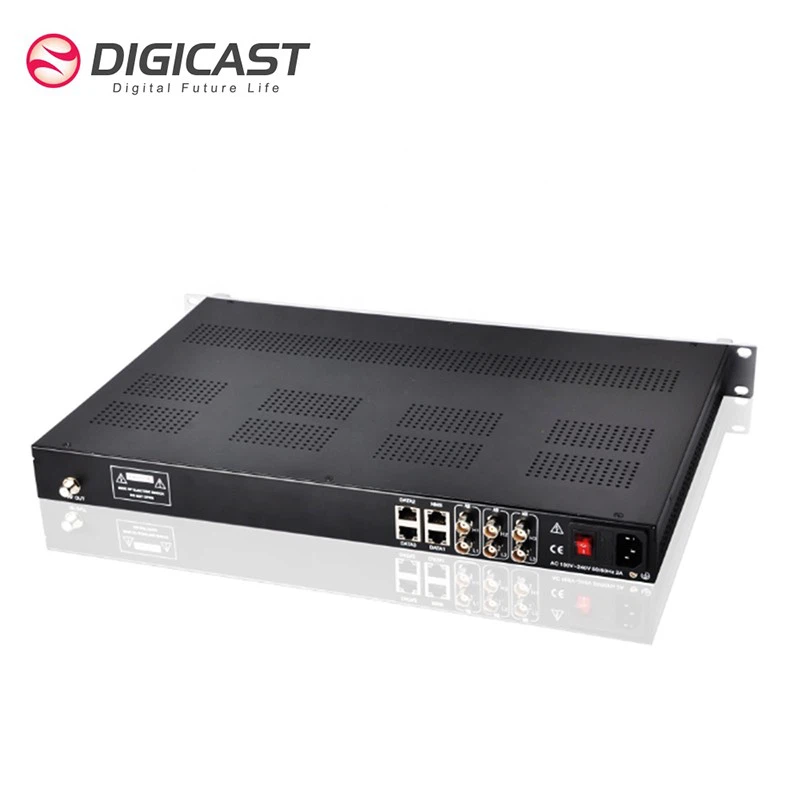

DMB-5100E Serisi IP'den RF'ye modülatörü, bir IP omurgası veya CDN sistemi aracılığıyla iletilen içeriği almak ve ISDB-T iletimi üzerinden dağıtım için programlamayı dijital RF sinyaline modüle etmek üzere tasarlanmıştır. Bu öğe, 3 GigE Veri bağlantı noktasıyla UDP/RTP'de IP Aktarım Akışlarını toplayan basit bir hepsi bir arada yardımcı cihazdır; her veri bağlantı noktası 128*IP'yi (SPTS/MPTS) destekler, ayrıca 6*ASI girişini destekler, ardından IP'yi modüle eder ve Japonya/Güney Amerika Şili/Brezilya/Peru/Bolivya, Arjantin Pazarı için 16*ISDB-T veya 24 ISDB-T veya 8 ISDB-T Bitişik Olmayan RF Taşıyıcı çıkışına ASI.
Özellikler:
Güçlü modülasyon performansı---IIP girişi için 3xGigabit Ethernet VERİ Bağlantı Noktalarını içerir, her veri bağlantı noktası 128*IP(SPTS/MPTS) UDP, RTP ve Tek Noktaya Yayın / Çok Noktaya Yayını destekler
Yüzlerce program için Çoklu RF Taşıyıcıları---Yüzlerce ip akışına kadar alın, 16/8/24 çıktı alın
Yüzlerce SD HD programını Koaksiyel/karasal iletim üzerinden dağıtma yeteneğine sahip ISDB-Tçok kanallı RF Frekansları
Frekans noktasının kullanımı için yüksek verimliFrekans noktası kaynaklarını tam olarak kullanmak için 16/24/8 Bitişik olmayan frekans çıkışı, bitişik olmayan frekans RF çıkışı, Frekans aralığı:96~864MHz,
bant genişliği aralığı 768 Mhz, frekans noktaları bant genişliği aralığı dahilinde esnek olarak kullanılabilir
Popüler Etiketler: isdb-t modülatörü, Çin isdb-t modülatörü üreticileri, tedarikçileri, fabrika
Özellikler
IP Akışı Girişi
Her bağlantı noktasında 128*IP Akış girişi SPTS/MPTS UDP/RTP desteği, toplam 3*Gigabit bağlantı noktası (DATA1/DATA2/DATA3)
UDP / RTP tek noktaya yayın ve çok noktaya yayın üzerinden Ethernet bağlantı noktası Aktarım Protokolü TS, IGMP V2/V3
İletim Hızı Her giriş için maksimum 800Mbps
ASI Akış Girişi
Destek: 6*ASI girişi
Konektör: BNC dişi, 75Ω
Sinyal Düzeyi: 200-800mVp-p
Paket Uzunluğu: 188 bayt
Maksimum bit hızı: port başına 100 Mbps'den az veya ona eşit
RF Çıkış Modülasyonu
ISDB-T Modülasyonu
ISDB-T RF çıkışı: 16*ISDB-T bitişik olmayan frekans RF çıkışı,
Frekans aralığı: 96~864MHz,1KHz tek adım
ISDB-T Standardı ARIB STD-B31
Takımyıldızı: DQPSK, QPSK, 16QAM, 64QAM
Koruma Aralığı: 1/32, 1/16, 1/8, 1/4
İletim Modu: 2K,4K,8K
Kod oranı:1/2, 3/4, 5/6, 7/8
Bant genişliği: 6MHz
TS bit hızı<21 Mbit/s
MER 40 dB'den büyük veya eşit
toplam çıkış seviyesi ayarı {{0}}~-5dBm, 0,1 dB'lik adımlarla
IP Akışı Çıkışı
Destek: DATA 1Port'tan 8*IP(MPTS/SPTS) UDP/RTP çıkışı
Çoğullama
PID yeniden eşlemeyle (manuel veya otomatik) kanal başına 180'e kadar PID'yi destekler
Doğru PCR ayarlaması
PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Ekleme özelliği
Kontrol ve İzleme
Yapılandırma Arayüzü: Web tabanlı
Uzak: Ağ üzerinden yükseltme
Konektör: RJ45,100M/1000M Ethernet arayüzü
Fiziksel ve Güç
Gerilim 110~220V
Tüketim: 18~20W
Çalışma sıcaklığı: 0~50 derece
Boyutlar: 483mm(G)*360mm(D)*44,5mm(Y)
Ağırlık: 7kg/adet
