Genel Bakış
Özellikler:

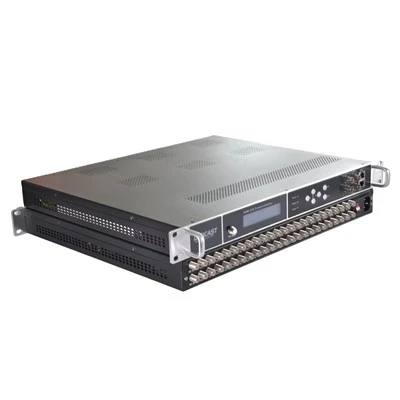

✦Alıcı girişi: 24'e kadar FTA Ayarlayıcı girişi, modül başına 4 Ayarlayıcı bağlantı noktası, 6'ya kadar Modül DVB-S/S2/DVB-T/T2/DVB-C/ DTMB/ISDB-T/ATSC isteğe bağlı
✦ Harici TS Çoğullama için iki ayrı ASI girişi
✦ 4 ayrı çoğullama ve Bitişik taşıyıcı çıkışını modüle eden Yukarı-dönüştürücü, Kullanıcı arayüzünden Çıkış RF standardı desteği DVB-T/DVB -C/ATSC/ISDB-T/DTMB seçeneği, yalnızca çıkış RF standardını değiştirdikten sonra cihazın yeniden başlatılması gerekir
✦ IP çıkışı: 8*RF çıkışında 8*MPTS&512*SPTS
✦ IP girişi: 128*SPTS/MPTS girişi
✦ PID Yeniden Eşleme ve Filtreleme
✦ PSI/SI düzenleme ve ekleme
✦ Otel TV Sistemi için düşük maliyetli çözüm
✦ PCR doğruluğunu ve PCR aralığı ayarlamasını destekleyin
✦ Üstün Omuzlar ve Mükemmel modülasyon kalitesi MER
✦ MTBF (Arızalar Arasındaki Ortalama Süre) ile düşük güç tüketimi ve yüksek güvenilirlik 87600 Saatten Az veya Eşit
✦ Web Üzerinden-Kullanımı-Kolay Sistem Yönetimi
✦ Son derece kompakt, Yüksek-Entegrasyon Desteği LCN (Mantıksal Kanal Numarası)
Başvuru
|
IPTV/OTT Headend ekipmanları Reklam, izleme, eğitim ve öğretim Tüm dijital TV RF programlarınızın kaynağını IPTV Projesine ekleyin İşletme, otel, kampüs, hastane, restoran, halka açık yer vb. |
|

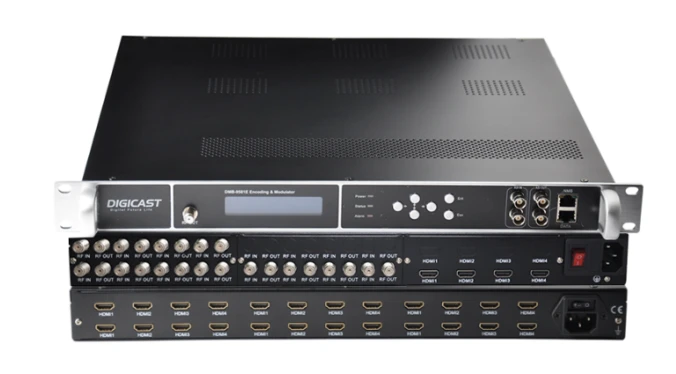

Popüler Etiketler: tv kanalı modülatörü, Çin tv kanalı modülatörü üreticileri, tedarikçiler, fabrika, Dijital Modülatör
Özellikler
IP Akışı Girişi
Her bağlantı noktasında 128*IP Akış girişi SPTS/MPTS UDP/RTP desteği, toplam 3*Gigabit bağlantı noktası (DATA1/DATA2/DATA3)
UDP / RTP tek noktaya yayın ve çok noktaya yayın üzerinden Ethernet bağlantı noktası Aktarım Protokolü TS, IGMP V2/V3
İletim Hızı Her giriş için maksimum 800Mbps
ASI Akış Girişi
Destek: 6*ASI girişi
Konektör: BNC dişi, 75Ω
Sinyal Seviyesi: 200-800mVp-p
Paket Uzunluğu: 188 bayt
Maksimum bit-hızı: bağlantı noktası başına 100 Mb/sn'den az veya ona eşit
RF Çıkış Modülasyonu
ISDB-T Modülasyonu
ISDB-T RF çıkışı: 16*ISDB-T bitişik olmayan frekans-RF çıkışı,
Frekans aralığı: 96~864MHz,1KHz tek adım
ISDB-T Standardı ARIB STD-B31
Takımyıldızı: DQPSK, QPSK, 16QAM, 64QAM
Koruma Aralığı: 1/32, 1/16, 1/8, 1/4
İletim Modu: 2K,4K,8K
Kod oranı:1/2, 3/4, 5/6, 7/8
Bant genişliği: 6MHz
TS bit hızı<21 Mbit/s
MER 40 dB'den büyük veya eşit
toplam çıkış seviyesi ayarı -35~-5dBm, 0,1 dB'lik adımlarla
DVB-T Modülasyonu
Kanal:16*DVB-T komşu olmayan-frekans RF çıkışı
Frekans aralığı: 96~864MHz,1KHz tek adım
Modülasyon standardı: EN300744
Bant genişliği: 6M, 7M, 8M
FFT modu: 2K, 8K
Takımyıldızı:QPSK,16QAM,64QAM
Koruma Aralığı 1/4, 1/8, 1/16, 1/32
FEC1/2, 2/3, 3/4, 5/6, 7/8
TS bit hızı＜ 31 Mbit/s
MER 40 dB'den büyük veya eşit
toplam çıkış seviyesi ayarı: -35~-5dBm, 0,1 dB'lik adımlarla
ATSC-T Modülasyonu
Kanal:16*ATSC-T-olmayan bitişik frekans RF çıkışı
Frekans aralığı:96~864MHz,1KHz tek adım
Takımyıldızı: 8VSB
TS bit hızı<19 Mbit/s
MER 40 dB'den büyük veya eşit
toplam çıkış seviyesi ayarı -35~-5dBm, 0,1 dB'lik adımlarla
IP Akışı Çıkışı
Destek: DATA 1Port'tan 8*IP(MPTS/SPTS) UDP/RTP çıkışı
Çoğullama
PID yeniden eşlemeyle (manuel veya otomatik) kanal başına 180'e kadar PID'yi destekler
Doğru PCR ayarlaması
PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Ekleme özelliği
Kontrol ve İzleme
Yapılandırma Arayüzü: Web-tabanlı
Uzak: Ağ üzerinden yükseltme
Konektör: RJ45,100M/1000M Ethernet arayüzü
Fiziksel ve Güç
Gerilim 110~220V
Tüketim: 18~20W
Çalışma sıcaklığı: 0~50 derece
Boyutlar: 483mm(G)*360mm(D)*44,5mm(Y)
Ağırlık: 7kg/adet
