Genel Bakış

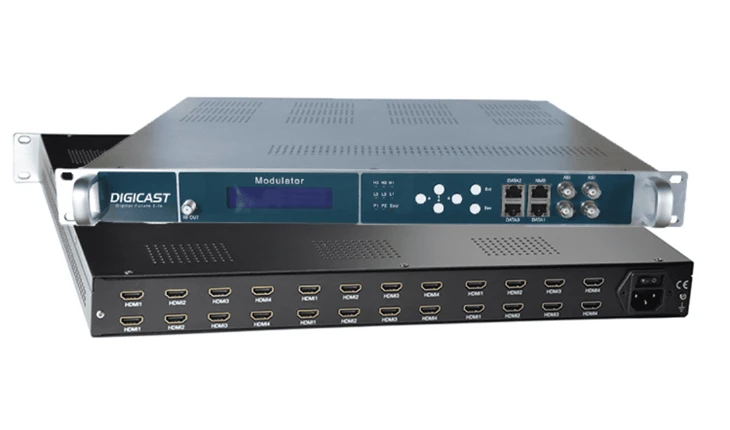

DMB-9581E serisi çok-kanallı H.264 HD Kodlama ve Modülatör (hepsi-birarada-), mükemmel HD kodlama ve modülasyon performansıyla 8/12/16/20'ye kadar 24*HDMI girişi kodlamayı, çoğullamayı, kapsüllemeyi ve modülasyonu entegre eden yüksek-yoğunluklu ve esnek bir cihazdır. Yalnızca HDMI girişi değil, tunerleri ve HDMI girişini aynı anda destekler, tuner sinyalinin demodülasyonunu ve HDMI sinyalinin kodlanmasını, seçenek olarak DVB-T/DVB-C/ATSC/ISDB-T/DTMB ile RF çıkışı sağlar.
Özellikler:
Giriş:
Versiyon 1: 4 / 8 / 12 / 16 / 20 / 24 *HDMI girişi+2 * bağımsız ASI+128*IP(SPTS/MPTS), çoğullama özelliğine sahiptir.
Sürüm 2: seçenek için HDMI+Tuner karışık girişini destekler: 16 HDMI+8*Tuner,
8 adet HDMI+16 Ayarlayıcı, HDMI ve Ayarlayıcı girişi 4 defa olmalı ve maksimum toplam 24 kanal girişi olmalıdır
Çıkış:
DATA1:RTMP/HTTP/RTSP/HLS/SRT protokolü üzerinden IP çıkışı;
DATA2: UDP/RTP protokolü üzerinden IP çıkışı; 2*ASI(bağımsız),
Seçenek olarak 16/24*RF DVB-T/ATSC-T/ISDB-T/Tb/DTMB veya 32*RF DVB-C ile RF çıkışı.
(ISDB-T RF çıkışı yalnızca 1*ASI girişi olduğunda, ISDB-T çıkışı yalnızca 2K modunda olduğunda,'4K ve 8K'yı desteklemez)
Üstün omuzlar ve modülasyon kalitesi ile MER 40dB'den büyük veya eşit
MTBF (Arızalar Arasındaki Ortalama Süre) ile daha düşük güç tüketimini ve yüksek güvenilirliği destekleyin 50000 Saatten büyük veya eşit
Yerel programları harici TS, IP ile çoğullayabilen çoğullama modülüyle donatılmıştır
Bellek kapasitesini-kesin
Destek web tarayıcısının Ethernet arayüzü üzerinden yönetimi
Ethernet arayüzü ile yazılım yükseltmesini destekleyin
Başvuru
|
Çeşitli DTV Yayın Sistemleri |
Alışveriş Merkezi Bilgileri ve Kurumsal TV |
|
Ev Eğlencesi |
Endüstriyel İzleme ve HD Gözetim |
|
Kampüs TV ve Canlı Sporlar |
Apart Daire, Özel Ev |
|
Kamu Yayıncılığı |
Restoran, Yat, Kulüp ve Tatil Köyü |
|
Otel ve Hastane TV |
Karayolu ve Demiryolu Mobil Cihazı |
|
Müze, Tiyatro ve Sinema, Spor Salonu |
Havaalanı, Tren İstasyonu |
|
HDTV Dağıtımı |
Meydanda reklam vb. |
Popüler Etiketler: hdmi kodlayıcı ve modülatör, Çin hdmi kodlayıcı ve modülatör üreticileri, tedarikçiler, fabrika, HDMI - RF Dönüştürücü
Özellikler
IP Akışı Girişi
Her bağlantı noktasında 128*IP Akış girişi SPTS/MPTS UDP/RTP desteği, toplam 3*Gigabit bağlantı noktası (DATA1/DATA2/DATA3)
UDP / RTP tek noktaya yayın ve çok noktaya yayın üzerinden Ethernet bağlantı noktası Aktarım Protokolü TS, IGMP V2/V3
İletim Hızı Her giriş için maksimum 800Mbps
ASI Akış Girişi
Destek: 6*ASI girişi
Konektör: BNC dişi, 75Ω
Sinyal Seviyesi: 200-800mVp-p
Paket Uzunluğu: 188 bayt
Maksimum bit-hızı: bağlantı noktası başına 100 Mb/sn'den az veya ona eşit
RF Çıkış Modülasyonu
ISDB-T Modülasyonu
ISDB-T RF çıkışı: 16*ISDB-T bitişik olmayan frekans RF çıkışı,
Frekans aralığı: 96~864MHz,1KHz tek adım
ISDB-T Standardı ARIB STD-B31
Takımyıldızı: DQPSK, QPSK, 16QAM, 64QAM
Koruma Aralığı: 1/32, 1/16, 1/8, 1/4
İletim Modu: 2K,4K,8K
Kod oranı:1/2, 3/4, 5/6, 7/8
Bant genişliği: 6MHz
TS bit hızı<21 Mbit/s
MER 40 dB'den büyük veya eşit
toplam çıkış seviyesi ayarı -35~-5dBm, 0,1 dB'lik adımlarla
DVB-T Modülasyonu
Kanal:16*DVB-T komşu olmayan-frekans RF çıkışı
Frekans aralığı: 96~864MHz,1KHz tek adım
Modülasyon standardı: EN300744
Bant genişliği: 6M, 7M, 8M
FFT modu: 2K, 8K
Takımyıldızı:QPSK,16QAM,64QAM
Koruma Aralığı 1/4, 1/8, 1/16, 1/32
FEC1/2, 2/3, 3/4, 5/6, 7/8
TS bit hızı＜ 31 Mbit/s
MER 40 dB'den büyük veya eşit
toplam çıkış seviyesi ayarı: 0,1 dB'lik adımlarla -35~-5dBm
ATSC-T Modülasyonu
Kanal:16*ATSC-T komşu olmayan-frekans RF çıkışı
Frekans aralığı:96~864MHz,1KHz tek adım
Takımyıldızı: 8VSB
TS bit hızı<19 Mbit/s
MER 40 dB'den büyük veya eşit
toplam çıkış seviyesi ayarı -35~-5dBm, 0,1 dB'lik adımlarla
IP Akışı Çıkışı
Destek: DATA 1Port'tan 8*IP(MPTS/SPTS) UDP/RTP çıkışı
Çoğullama
PID yeniden eşlemeyle (manuel veya otomatik) kanal başına 180'e kadar PID'yi destekler
Doğru PCR ayarlaması
PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Ekleme özelliği
Kontrol ve İzleme
Yapılandırma Arayüzü: Web-tabanlı
Uzak: Ağ üzerinden yükseltme
Konektör: RJ45,100M/1000M Ethernet arayüzü
Fiziksel ve Güç
Gerilim 110~220V
Tüketim: 18~20W
Çalışma sıcaklığı: 0~50 derece
Boyutlar: 483mm(G)*360mm(D)*44,5mm(Y)
Ağırlık: 7kg/adet
